顾名思义，钢结构就是用钢铁材料制成的结构，主要由钢梁、钢柱、钢桁架以及型钢、钢板等构件组成。与钢筋混凝土结构相比，它具有重量轻、强度高的特点。由于重量轻，在桥梁、工业厂房、高层建筑等现代建筑中得到广泛的应用。钢结构图纸看起来很复杂，各种符号、箭头，如果专业人士看的话，应该一目了然，但非专业人士看这样的图纸可能会感到困惑。下面就跟随CAD自学网的小编来了解一下相关内容吧。
1.型钢的代号和标记
2.钢结构中中型钢的连接方法

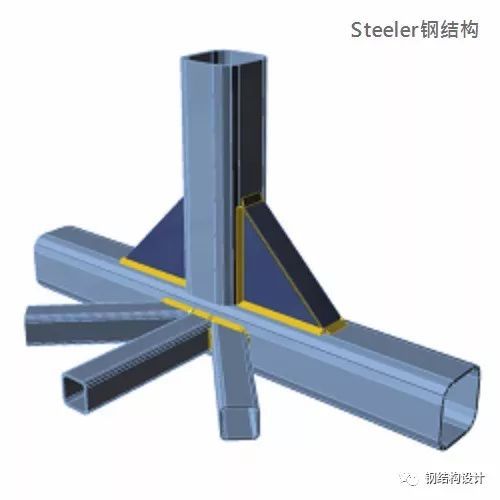

1、焊接：将连接处需要连接的钢型材加热，使钢型材和焊条熔化，凝固后成为不可分离的整体。
（2）钢结构图上标注焊缝时，必须写清楚焊缝的位置、形式、尺寸及辅助要求。
焊缝标记方法
当焊缝不连续时，可见焊缝应用实线标记，不可见焊缝应用细网格线标记。
2、铆接：用铆钉将两块或多块钢板连接在一起。
（1）铆接分类：工厂连接、现场连接
（2）铆钉类型

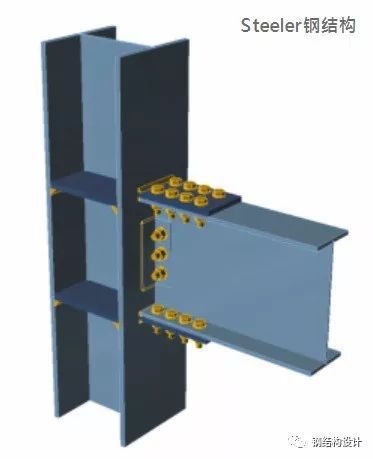

3、螺栓连接焊接和铆接都是不可拆卸连接，而螺栓连接是可拆卸连接。螺栓、孔、电焊铆钉
3.钢梁结构图大中跨度桥梁常用钢梁。钢梁类型：钢板梁、钢桁梁
1.底部支撑简支螺栓焊接梁
2.钢梁结构图设计大纲内容

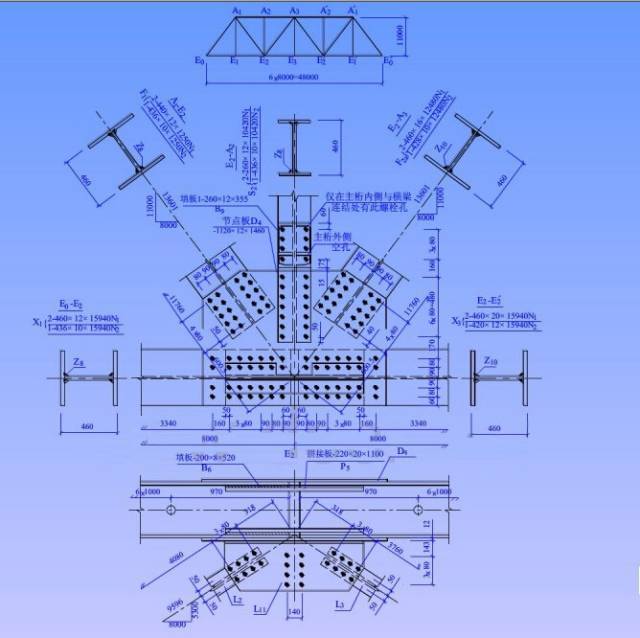

节点结构图
拼接板和填充板的组装
立体图
角撑板细节
条形图
零件图
4、钢屋架结构图：简单屋架图、详细屋架图（含节点图）、杆部详细图、连接板详细图。
1.屋架图又称屋架示意图、屋架杆件几何尺寸图。比例：1：100、1：200单线表示，杆件长度直接标注在单线旁边。
2、屋架详图：立面图、上弦实体辅助投影图、截面剖面图。比例：两种比例：杆件轴线采用较小比例（1：20、1：15），节点板、杆件、截面采用较大比例（1：10、1：5）。画线：可见轮廓线-中间实线；不可见轮廓线-中间虚线。
3. 杆件拼接
支撑节点图
屋顶节点图
从图纸上判断是砖混结构还是框架结构就是看承重墙和承重梁柱的比例，砖混结构也有承重梁柱，框架也有承重墙。
步骤/方法
1、建筑图纸：先看底层平面图，如果跨度比较大，厅堂房间比较多，则是基础框架结构或者框架结构。
2、看房屋类型，如果是公共服务建筑，比如超市、商场等，大多是框架结构建筑，如果是住宅建筑，看楼层数或者有没有电梯，如果超过七八层，多半是框架结构建筑。
3.继续看标准户型图钢结构剖面图，如果上下房间都很大，就是框架结构钢结构剖面图，如果上层房间变小，而且层数不高，那很有可能是底层框架结构。
4、结构描述是判断结构类型的最直接的方法，结构描述可以很清晰的表达出是什么样的结构，在结构描述中还可以看看混凝土等级，如果比较高，比如C30或者C40，那就是框架结构。
5、基础图。如果是大面积条形基础，图上有很多黑色柱标GZ，就是砖混结构（不过也有采用条形基础的框架结构，主要用在上部荷载比较大，土质较差的情况下，但造价高，不多）。如果是独立柱基础、筏板基础等，就是框架。如果是桩基础，可能是砖混结构，也可能是框架。
6. 还是参考基础图，看柱子截面尺寸，如果大部分柱子的宽高截面大于350mm，就属于基础框架或者框架，大部分柱子都有GZ，也就是砖混结构。
7、看结构布置图。如果是平铺法，就看梁号KL，有的话就是框架。没有的话就看梁的比例，如果所有墙位都有梁的话就是框架。或者更简单看梁的截面和钢筋的大小，如果都比较大的话就是框架。如果是老梁柱表法，就看梁表，如果看到梁很多，或者编号是KL，或者梁的截面和钢筋比较大的话就是框架。还可以看柱的大小，如果大多改成GZ的话就是砖混或者底框上的砖混结构。如果标准楼面结构布置中的柱子截面还是比较大的，就是框架。
8、结构图中多看几块板，看是压在标有KL或L的墙上，还是直接用虚线画的墙上，如果KL或L上压了很多块板，就是框架，如果大部分都压在墙上，就是砖混结构。
9、从结构图上看梁两端是被墙还是柱压着，如果是墙就是砖混结构，如果是柱就看是GZ还是截面大的柱，GZ多为砖混结构，如果截面是350mm的多为框架。暂时就总结这么多，如何看图用文字表达出来很累，其实还有很多更具体的方法，最好的判断方式还是看结构说明，结构说明直接表达了结构类型。
