项目名称：天花板工程量计算
课程目标：
1.知识目标：
了解天花板的种类和几种天花板龙骨
了解吊顶龙骨、基层、面层工程量计算规则
熟悉吊顶保温层及网格工程量计算规则
2.能力目标：
学会认识天花板，知道天花板各结构件的作用，计算天花板工程量
主要教学内容：
1、吊顶工程主要分项
《全国建筑装饰装修工程统一消耗定额》（GYD-901-2002）中吊顶装饰部分共列有3278个分项，这些分项大致分为三类，一类是装饰效果普通的平顶、阶梯式吊顶；一类是艺术吊顶；一类是将吊顶基层与面层合为一个内容的定额分项。
（二）使用吊顶装饰配额的注意事项

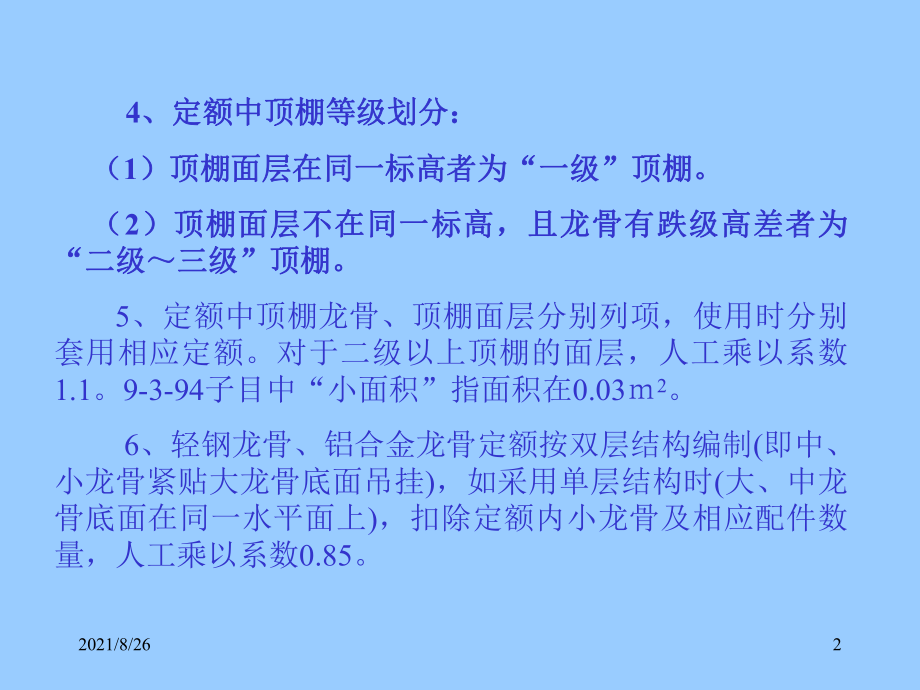

1. 平面天花板和阶梯式天花板
同一标高处的吊顶面层为平顶吊顶，如图3.72所示。
面层不处于同一标高的天花板称为阶梯式天花板，如图 3.73 所示。
2.普通吊顶与艺术吊顶
普通吊顶是指一般的平面吊顶和阶梯式吊顶，其特点是吊顶呈直线状。
它是根据用户要求设计的装饰吊顶，通过各种弯曲、拱形的艺术造型来表达一定的视觉效果。
通常艺术吊顶还包括灯槽的制作与安装，如图3.74所示。
3.基层和面层配额分项合并为一个
（1）龙骨与面层配额分项合并为一个
装修定额中的吊顶装饰分项，将部分装修分项的吊顶龙骨、吊顶面层合并为一个定额分项，如矿棉吸音板轻钢龙骨吊顶定额分项，就包含了H型龙骨、矿棉吸音板安装的所有内容。
（2）框架与表面结构合为一体的配额子项目
有些工程不区分框架和面层，框架就是面层，面层就是框架，比如木格栅吊顶，木格栅既是框架又是吊顶面层，再比如钢格栅吊顶，框架是一种装饰，不需要面层。
（3）吊顶龙骨
1. 计算规则
各类吊顶的龙骨均按主墙间的净距计算，不扣除隔墙、检查孔、壁挂烟囱、柱子、扶壁、管道等所占面积。
2. 计算规则解释
1）“主墙间净面积”。吊顶龙骨按主墙间净面积计算，一般指承重墙间的净面积。不扣除隔墙所占面积的原因是隔墙厚度一般不占吊顶龙骨的面积，因为吊顶跨越隔墙时，龙骨不是断开，而是连通的。
主墙间净面积有两种理解方式，一是主墙间面积减去墙体厚度；二是减去墙体厚度后，再减去墙体上抹灰厚度所占的面积。
以上两种解释，可根据编制装修定额时的数据处理情况确定。如果编制定额时，已预先从龙骨材料用量中扣除墙面抹灰厚度所占面积，则应按第一种方法计算吊顶龙骨工程量；反之，若未扣除抹灰厚度，则应按第二种方法计算吊顶龙骨工程量。为简化计算，以下预算编制实例中均不扣除墙面抹灰厚度所占面积。
2）“检查孔、壁挂烟囱、柱、桩、管道占用的面积不得扣除。”检查孔是指天花板上的供人检查的孔；管道是指给排水、采暖通风、电线管道。
检查孔、挂墙烟囱、柱、桩、管占用面积不扣除的规定，并不是说可以多算工程量，而是在编制装修定额时确定工程材料用量时已经扣除。这个规定，本质上是编制装修定额时的综合考虑，是一种简化工程量计算的方法。
3.计算公式
方法二：
吊顶龙骨面积=建筑面积减去墙厚结构面积减去墙面抹灰厚度面积
注：方法2比较麻烦，实际工作中多采用第一种方法。
4. 计算示例
【例3.14】按图3.75计算主卧轻钢框架吊顶工程量（墙厚240mm，混合砂浆墙厚20mm）
5.吊顶龙骨示意图
（1）吊顶木龙骨
吊顶方形木龙骨示意图如图3.76所示。
（2）U型轻钢吊顶龙骨
U型轻钢龙骨示意图如图3.77所示。
（3）L、T型装配式铝合金吊顶龙骨
L、T型组合铝合金吊顶龙骨示意图如图3.78所示。
（4）天花板吊点连接
天花板挂点连接图如图3.79所示。
（5）不可接近的天花板和钢结构吊点
不可接近天花板及钢结构吊点示意图如图3.80所示。
（四）天花板基座
1. 计算规则
天花板底面按展开面积计算。
2. 天花板基座说明
吊顶基层是吊顶龙骨与吊顶面层之间的中间层，吊顶基层常用材料有胶合板、石膏板等。
3. 天花板底座示意图
石膏板吊顶基层示意图如图3.81所示。
（五）天花板表面
1. 计算规则
吊顶装饰面层按主墙间实际钉（胶）面积以m2计算，不扣除隔墙、检查口、壁挂烟囱、扶壁、管道等占用的面积，但大于0.3m2的洞口、独立柱、灯槽、与吊顶相连的窗帘盒等占用的面积应扣除。
2. 计算规则解释
1）按主墙间实际钉（胶）面积计算有两种理解方式，一是按展开净面积计算【见艺术吊顶横断面示意图（图3.82）】；二是扣除墙面抹灰厚度所占面积。
2）隔墙占用的面积不得扣除。
装修吊顶面时，遇到隔墙有两种情况，一种是先做吊顶面再做隔墙，这种情况下不扣除隔墙面积才符合实际情况。另一种是先做隔墙再做吊顶面，吊顶面没有覆盖隔墙厚度，这种情况下计算规则规定不扣除面面积。
3）应扣除灯槽及与天花板连接的窗帘盒所占的面积。
当天花板上有灯槽时，一般不做天花板面层，与天花板连接的窗帘盒一般不做面层，所以要从这两处扣除天花板面层面积，需要指出的是，当窗帘盒安装在天花板面层上时，不要扣除天花板面层面积。
3. 天花板表面示意图
（1）灰板条、抹灰吊顶
灰板条及抹灰天花板如图3.83所示。
（2）轻钢龙骨胶合板吊顶
轻钢框架胶合板天花板如图3.84所示。
（3）内嵌铝合金方板吊顶
内嵌铝合金方板吊顶如下图所示。
（4）铝合金密缝板吊顶
闭口铝合金条形吊顶如图3.86所示。
（5）缝隙铝合金板条吊顶
开槽铝合金条板吊顶如图3.87所示。
（6）网格型金属板吊顶
格栅式金属板天花板如图3.88所示。
（7）木格栅吊顶
木格栅式吊顶如图3.89所示。
4.计算公式
天花板表面积=主墙间钉（胶）面积-连接灯槽与天花板的窗帘盒占用面积
5. 计算示例
【例3.15】根据图3.75的吊顶平面图，计算书房石膏板吊顶的面层工程量。（图中窗帘盒宽150mm，墙面抹灰厚20mm。）形状可参考图3.73
（六）天花板保温层
1. 计算规则
吊顶保温层按水平投影面积计算。
2.天花板保温层示意图
天花板玻璃棉垫吸声隔音层如图3.91所示。
（七）网格
1. 计算规则
网格是按照水平投影面积来计算的。
2. 网格图
钢网架平面图如图 3.92 所示。
课后作业
1.天花板的分类
2.吊顶龙骨计算规则
3. 天花板基数计算规则
4. 天花板面积计算规则
5. 吊顶保温层计算规则
6 网格计算规则
页
关键点：
吊顶龙骨、基层、面层工程量计算
困难：
吊顶龙骨、基层、面层、吊顶保温层、格栅工程量计算
教学方法设计：
1.知识教学的过程设计：
通过图片、案例介绍吊顶的组成、作用、种类，通过具体实例和动手练习掌握工程量计算规则。
2、能力培养的流程设计：
通过案例讲解和实践练习学习如何计算工程量。
课堂教学评价：（主要体现学生对本课程知识目标、能力目标的掌握情况）
通过本课程的学习，学生对吊顶的位置、作用、框架、面层组成等有了进一步的了解，对吊顶各构件的工程量计算有了基本的掌握。
工作要求：
课堂及作业详情请参阅课件。
页
家
项目名称：门窗工程量计算
课程目标：
1.知识目标：
了解门窗的组成
掌握铝合金门窗及门窗框工程量计算规则
熟悉卷帘门、门窗等工程量计算规则
2.能力目标：
了解门窗构造，学会门窗工程量计算方法
主要教学内容：
一、相关问题
1、铝合金门窗安装的两种情况
铝合金门窗安装可适用的定额有两种：一是生产安装定额；二是成品安装定额。如果购买铝合金门窗型材，并在加工厂或现场加工，则应适用铝合金门窗生产安装定额子项。如果购买成品铝合金门窗，则只能适用成品铝合金门窗安装定额子项。
2. 装饰门框和窗扇
配额中将装饰门框、门扇分开列出，装饰板门扇产量按木框、基层、装饰面层分别计算。
3、铝合金门窗型材改装
装修定额中，制作铝合金地弹簧门的型材（框料）制定为101.6mm×44.5mm，1.0mm厚方管，单开平开门、双开平开窗制定为38系列，推拉窗制定为90系列（1.5mm厚）。如果实际使用的型材断面、厚度不符合定额规定的规格，可以按图中所示尺寸乘以线密度加上6%的施工损耗来计算型材重量。换算公式为：
2、铝合金门窗、彩板转角门窗、塑钢门窗安装
1. 计算规则
铝合金门窗、彩板转角门窗、塑钢门窗的安装都是以洞口面积（平方米）来计算的，纱窗制作安装都是以扇外面积来计算的。
2. 计算规则解释
1）“按洞口面积计算”。通常上述门窗的框周长面积小于墙体的洞口面积。计算规则要求门窗工程量按洞口面积而不是门窗框周长面积计算。这是一种简化工程量计算的方法。因为编制门窗安装定额时可以扣除洞口面积和框周长面积。
材料数量的差异。
2）彩板转角门窗简称彩板钢门窗，采用0.7-1.1mm厚彩色镀锌卷板和4mm厚平板玻璃或中空玻璃为主要原料，经过机械加工制成的钢质门窗。门窗四角采用连接件和螺钉连接，门窗所有缝隙均用橡胶密封条、密封膏密封。
练习
某住宅楼阳台共有门窗26个，如图，试计算门窗的工程量。
【解开】
分析：涉及门窗的工程量应该包含门窗面积，门洞数量应该算到门框外缘。
答案：门面积=0.9×2.5×26=58.5平方米
窗户面积=（2.4-0.9）×1.6×26=62.4平方米
门窗工程量=58.5+62.4=120.9㎡
3.卷帘门
1. 计算规则
卷帘门安装按卷帘门高度乘以门实际宽度（平方米）计算，安装高度计算到卷帘顶部，如有卷帘盖则增加展开面积，电动装置安装按套计算，小门安装按片计算，不扣除小门面积。
2. 计算规则解释
卷帘门的安装有两种情况，一种是不管有无卷盖，卷帘门的高度都要从开口底部到卷轴顶部测量；另一种是有卷盖时，还应增加卷盖的展开面积。
3.计算公式
卷帘门工程量计算公式为：
4. 计算示例
【例3.16】按图3.94所示尺寸计算带卷帘门的工程量。（图中洞口高3.6m，卷帘门宽3.2m，洞口顶端到卷帘顶端高0.30m。卷帘门宽0.65m，高0.52m，宽3.60m。）
练习
某仓库门为卷帘门，安装时测量卷帘盖展开面积为3平方米，试计算工程量，门洞到卷帘顶端距离为0.6米。
5.1*（0.6+2.8）+3=20.34㎡
4、门窗框架等。
1. 计算规则
不锈钢板门框、门窗套、花岗岩门套、门窗筒板按展开面积计算。门窗饰面、窗帘
箱子和窗帘杆都是按延长米计算的。
2.不锈钢门框
一般将不锈钢板包裹在钢筋混凝土或金属结构门框上，形成不锈钢门框，全玻璃门不锈钢包覆门框示意图如图3.95所示。
（1）无框全玻璃门
无框全玻璃门通常采用厚度10mm以上的白色玻璃，上下护板四周采用不锈钢，如图3.96所示。
（2）门窗板、门窗框
筒板是指门窗侧壁和顶壁上的装饰板，门窗框是指沿门窗框与墙体接触的装饰条钢结构刷漆系数，如图3.97所示，门窗框和筒板均按展开面积计算。
（3）门窗饰面
门窗饰条是内墙上用于遮盖门窗框与开口之间缝隙的条状物，如图 3.98 所示。饰条 + 圆柱板 = 门窗框。饰条按延长米计算。
（4）窗帘盒及窗帘杆
窗帘盒分明式和暗式两大类，多为木质。
1) 外露的木质窗帘盒如图 3.99 和 3.100 所示。
2) 暗装窗帘盒是指与吊顶连接的窗帘盒，如图 3.101 所示。
3）悬挂窗帘布的窗帘杆如图3.102所示。
练习
某办公室面板及管屏图纸，分别计算面板及管屏的工程量。
面对面 = (2.03 + 0.08) * 2 + 0.8 = 10.4 米
圆柱板=0.24*（2.03*2+0.8）=1.17㎡
五、其他工程量计算规则
1）防盗门、防盗窗、不锈钢格栅门均按框架外周长面积以平方米计算。
2）成品防火门按框架外周长面积计算。
3）防火卷帘门按设计宽度乘以从地面（楼面）到端板顶端的高度计算。
4）实木门框的制作、安装都是以延米计算的。
5）实木门板制作安装、装饰门板制作均按板的外周长面积计算。
6）装饰门扇、成品门扇的安装按门扇计算。
7)木门扇及装饰板的隔声面层按单面面积计算，如图3.104所示。
8）窗台按实际铺设面积计算。
9）电子感应门、旋转门按门数计算。
10）不锈钢电动伸缩门是按门板片数计算的。
练习
某酒店接待大厅主门面层为隔音装饰板，计算隔音面层的工程量。
练习
某博物馆展厅窗台采用英国棕色花岗岩，窗台长3米，计算窗台工程量。
0.19*3=0.57㎡
课后作业
1、铝合金门窗安装工程量计算规则
2、卷帘门安装工程量计算规则
3.门窗饰面及筒板计算规则
页
关键点：
铝合金门窗及门窗框工程量的计算
困难：
门窗结构图、铝合金门窗、门窗框、卷帘门等门窗工程量计算
教学方法设计：
1.知识教学的过程设计：
通过图纸分析、案例讲解、具体动手练习等方式，使学生理解并掌握工程量计算内容。
2、能力培养的流程设计：
通过课堂上的动手练习，学生可以学会如何计算不同门窗、部件对应的工程量。
课堂教学评价：（主要体现学生对本课程知识目标、能力目标的掌握情况）
学生对门窗结构图理解不够深入，在计算门窗饰面、管板时经常出现漏算现象，对门窗扇的计算掌握较好。
工作要求：
课程及作业请参见课件。
页
家
项目名称：油漆、涂料、壁纸工程量计算
课程目标：
1.知识目标：
了解油漆、涂料、墙纸工程主要定额项目，了解一胶、三油的规格；
了解喷漆、抹灰、贴墙纸的计算规则
2.能力目标：
学习如何计算喷漆、抹灰和贴墙纸工程的工程量
主要教学内容：
1.油漆、涂料、壁纸工程主要子项
《全国建筑装饰装修工程统一消耗定额》（GYD-901-2002）中的油漆涂料及壁纸共分为295个子项。
二、相关说明
1.扩大了配额子项的使用范围
本节中有些定额项目的使用范围有所扩大，如木门油漆工程的定额项目包括单层木门、双层（一玻一纱）木门、双层（单层）木门、单层全玻门、木质百叶门等，这些分项工程虽然使用同一个定额项目，但在计算工程量时，均按计算规则乘以相应的金额。
以此求出配额系数，调整配额消耗，此方法是简化配额编制的有效方法。
2.门窗分色
门窗分色分两种情况：一是同一平面分色；二是门窗内外分色。这两种分色情况的人工和材料增减已在定额中综合考虑，不需要再做调整。
3、喷塑（一塑三油）规范
本定额将天花及墙面喷涂（一塑三油）的规格分为以下几类：
（1）大压花
大压花是指喷点压平后，点面积在1.2Cm2以上。
（2）中等压花
中压花是指喷花点铺平后，点面积在1-1.2Cm2以内。
（3）喷涂中、细点
中、小喷点是指面积小于1cm2的喷点。
3. 喷漆、抹灰、贴墙纸
1. 计算规则
楼面、天花板、墙面、柱梁的油漆喷涂、抹灰油漆及墙纸工程均按附表相应的计算规则计算。
2. 计算规则解释
1）喷漆、抹灰漆、贴墙纸的乘积系数见下表。
3)混凝土板楼梯底面油漆、涂料、壁纸工程，应按水平投影面积计算工程量，乘以附表系数，按相应定额分项计算。
4)混凝土梁楼梯底面油漆、涂料、贴墙纸等工程，应按展开面积计算工程量后，按相应的定额分项计算。
5)混凝土格子窗、栏杆装饰物的油漆、涂装，应按一面外面积计算工程量，乘以附表系数，填报相应的定额分项。
6)楼面、天花板、墙面、柱、梁的油漆、涂料（壁纸）工程量，应按未摊面积计算，并按相应的定额分项计算。
练习
某咖啡厅一楼楼梯间的窗户为混凝土格子窗。计算油漆工作量。
1.5*2.1*1.82=5.73㎡
练习
计算吊顶及内墙油漆工程量，忽略楼板下梁尺寸，净高3.6米
1.天花板涂料工程量
小数点=(3-0.24)×(4-0.24)+(6-0.24)×(4-0.24)
2.内墙涂料工程量
小数=(9-0.24)×2+(4-0.24)×2+0.25×4+(4-0.24)×2-1.5×1.8×5-0.9×2×2-1×2
练习：计算水磨石台阶及楼梯底漆的数量
1.水磨石台阶工程量S=（1.4-0.12）×0.3×4
2.楼梯底涂工程量S=S楼梯×1.15
楼梯 = (1.35-0.12) × (2.6-0.24) + 3 × 1.2 + 2.4 × 1.2
页
关键点：
喷漆、抹灰、贴墙纸工程量的计算
困难：
喷漆、抹灰、贴墙纸工程量的计算
教学方法设计：
1.知识教学的过程设计：
通过图片和案例研究介绍概念和工程量计算规则，并通过具体的练习展示工程量计算规则的应用。
2、能力培养的流程设计：
通过案例讲解和动手练习的方式进行工程量计算的应用。
课堂教学评价：（主要体现学生对本课程知识目标、能力目标的掌握情况）
在本课程中，学生可以很好地理解楼梯基座和墙柱的油漆数量的计算，并且基本上可以在课堂练习中执行计算。
工作要求：
课堂练习，上课后到期
页
家
项目名称：油漆，涂料和墙纸数量的计算
课程目标：
1.知识目标：
了解木门和窗户油漆，扶手，装饰线，门和窗框的计算规则等。
熟悉用于隔离墙，墙壁保护，圆柱，天花板木龙骨等的防火涂层数量的计算规则。
了解金属成分油漆和木制楼梯油漆的计算规则
2.能力目标：
了解如何计算木质涂料的数量
主要教学内容：
4.木质涂料
1.计算规则
根据表3.7至表3.10中的相应计算规则计算木质表面涂漆项目数量。
2.解释计算规则
1）表3.7至3.10中显示了木表面油漆项目数量的计算方法和系数。
2）根据单面打开区域计算木门的配额。
3）木制窗户的配额是根据单面开口的区域计算的，用于双层窗口（一个玻璃和一个屏幕）。 - 应应用层玻璃窗涂料配额。
4）执行木制扶手的配额。应应用配额。
5）执行其他木质表格。使用相应的系数和其他木材表面配额；实际展开的区域和其他木质表面油漆配额将执行； 零星的木制装饰品，横梁和柱饰面的工程数量由未折叠的区域计算，并执行了其他木质表面油漆配额。
练习
计算绘画木门所需的工作量
S = 1×2.0+0.9×2.0
客厅的开口宽3米，高2米。
门叶= 3*2 =2.52㎡
气缸板= 0.3*（2.94+1.97*2）=2.06㎡
face = [（1.97+0.08）*2+2.94]*0.08 =0.554㎡2.06+0.554 =2.61㎡
5.金属组件的油漆
绘画金属组件的工作量是根据组件的重量计算的。
6.在隔离墙，墙壁保护，圆柱，天花板木龙等上涂上阻燃油漆。
1）应根据表面层的前抬高的投影面积计算分区墙和壁保护龙骨上的耐火涂层的量。
2）应根据表面层的外表面积计算施加到柱龙骨的燃料涂层的量。
3）施加到天花板木龙的火力涂料的数量应根据其水平投影区域进行计算。
4）根据地板区域计算的木制龙骨和木制龙骨的耐火涂层（安装龙骨时没有油漆）
7.绘画木制楼梯
绘制木制楼梯（不包括底部表面）。
练习
尝试计算法庭上装饰柱木龙的燃烧涂层的数量。
0.45*4*2 =3.6㎡
对于一个天花板装饰项目，请计算天花板木龙骨上的阻燃涂层的数量。
3*3 =9㎡
练习
假设下图中的单个客房的走廊，房间的墙壁上覆盖着装饰性的墙纸，硬木滑雪板（150mm×20mm）涂有硝化纤维素清漆。
【解开】
装饰墙纸项目体积=（1.85 + 1.1×2）×（2.2-0.15） +（4 + 3.2）×2×（2.0-0.15） - 0.9×2.0×3-0.8×2.0.8×2.0-1.8×1.8×1.8 =？
滑动线涂料工程量= [（1.85 + 1.1×2） +（4 + 3.2）×2-0-0.9×3-0.8 + 0.24×2]×0.15 = 2.2平方米
页
关键点：
计算工程量的木门和窗户油漆，扶手，装饰线钢结构刷漆系数，门和窗框等。
困难：
计算木质门和窗户，扶手，装饰线，门和窗框，隔板，墙护卫，柱子，天花板木制龙骨等的木表面油漆量。
计算金属成分油漆和木制楼梯油漆的数量
教学方法设计：
1.知识教学的过程设计：
工程数量计算规则是通过图片和案例来解释的，并为学生准备了相应的练习来巩固他们的知识。
2.能力培训的过程设计：
学生可以通过让他们练习和解释练习来学习如何计算工程数量。
课堂教学评估：（主要反映了学生对本课程的知识目标和能力目标的掌握）
学生对工程数量计算规则有一定的理解和知识，大多数学生可以根据示例练习并计算正确的答案。
工作要求：
请参阅课堂练习的课程。
