2K312012 模板及支架的设计、制作及拆除
1. 模板、支架、拱架的设计与验证
（1）模板、支撑、拱架应结构简单，制作安装方便，具有足够的承载力、刚度和稳定性（2016二级案例），并应根据工程结构、设计跨度、荷载、基础类型、施工方法、施工设备及材料供应情况，按照相关设计、施工规范进行设计和施工。
施工设计应包括下列内容（注意，是施工设计，不是施工组织设计）：
1）项目概况及项目结构图；
2）结构设计依据及设计计算；
3）总装图、详细结构图；
4）生产、安装质量和精度要求；
5）安装、拆除时的安全技术措施及注意事项；
6）材料性能要求及材料数量表；
7）设计说明及操作说明。
★莫师兄的秘密：盖先生拒绝三叔的性安全要求
（三叔=三本书，可以合理想象中年大叔对我们美女工程总监盖先生有性要求，没别的办法，全是为了大家方便记住）
（2）钢模板、钢支撑设计应符合现行国家标准《钢结构设计规范》GB50017-2003的规定。当采用冷弯薄壁型钢时，应符合现行国家标准《冷弯薄壁型钢结构技术规范》GB50018-2002的规定；
▼钢管桩+贝雷梁柱支撑

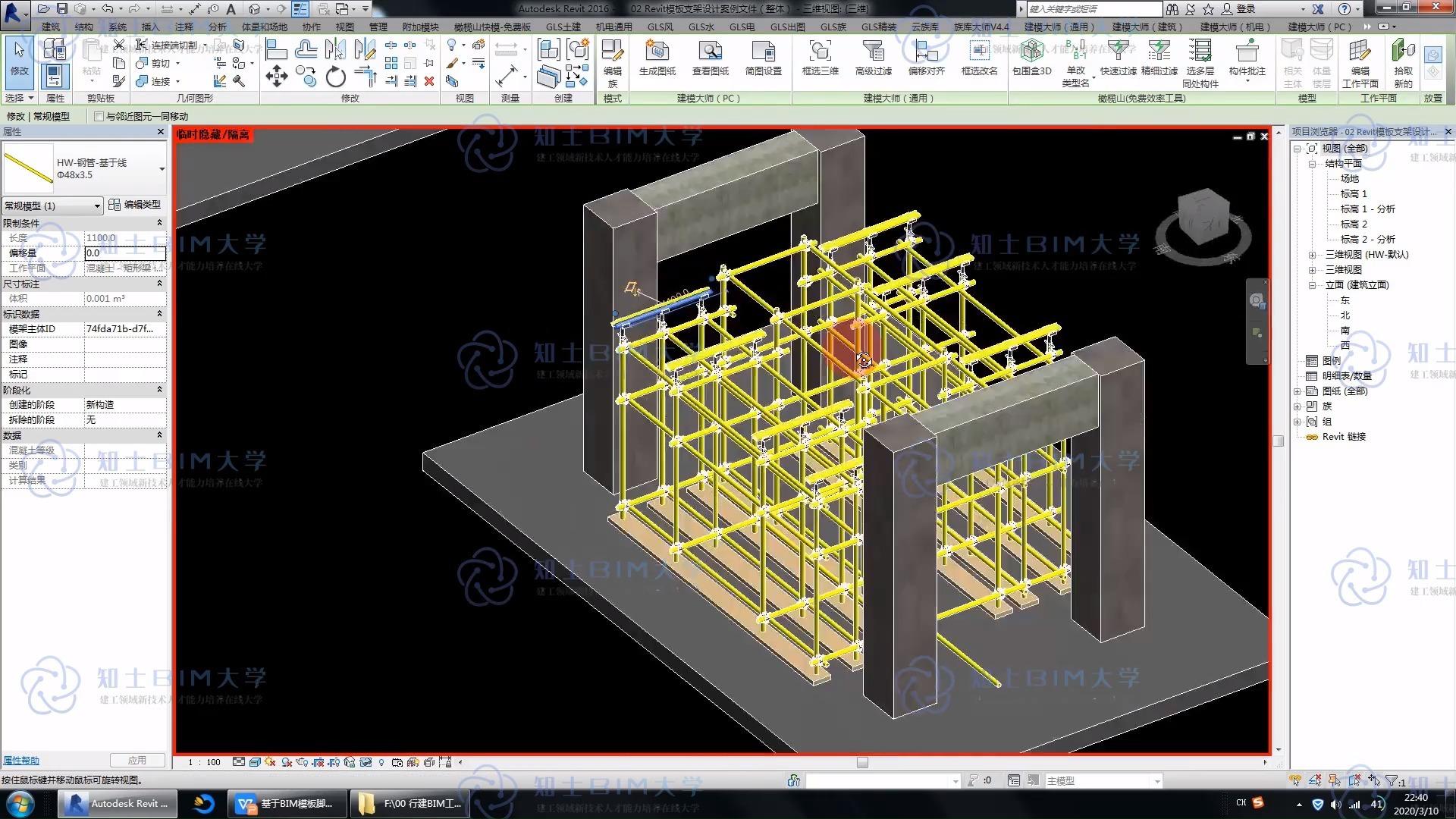

▼钢管支架
采用标准化组合钢模板时，应符合现行国家标准《组合钢模板技术规范》GB/T50214-2013的规定。
▼成型组合钢模板
木模板及木支撑的设计应符合现行国家标准《木结构设计规范》GB 50005-2003（2005年版）的规定。
▼木模板
采用标准化钢管脚手架作为支撑材料时，支撑设计应符合现行行业标准《建筑施工碗钩式钢管脚手架安全技术规范》JGJ166-2008、《建筑施工门式钢管脚手架安全技术规范》JGJ130-2011的规定。
滑模的使用应符合现行国家标准《滑模工程技术规范》GB50113-2005的规定，采用其他材料的模板及支撑设计应符合其相应的专项技术规定。
▼滑膜
(3) 设计模板、支撑和拱门时，应按照表2K312012进行荷载组合。
注：表中代码含义如下：
①模板、拱架及支撑架自重；
② 新浇混凝土、钢筋混凝土、砖石或砖砌体的自重；
③运输、堆放的施工人员、施工材料、机械设备等载重量；
④ 振捣混凝土时的荷载；
⑤侧模上新浇混凝土的压力；
⑥混凝土浇筑时产生的水平冲击荷载；
⑦ 支架安装在水中时所承受的水流压力、波浪力、水流压力、船舶及其他漂浮物的冲击力；
⑧其他可能产生的荷载，如风雪荷载、冬季施工保温设施荷载等。
▼荷载组合图
（记住，这就好比一个工地上有两个人，一个是小强，一个是大刚，小强小心谨慎，大刚友善，什么都不怕，所以小强比大刚计算的多一点，刚度就不需要计算临时荷载和冲击了。）
▼小强与大刚
■ (2014一级选择题3)
桥墩边模强度计算采用的荷载有（ ）。
A. 新浇钢筋混凝土自重
B. 混凝土振捣时的荷载
C.侧模板上新浇混凝土的压力
D.施工设备荷载
E.浇筑混凝土时产生的水平冲击荷载
···············
···············
···············
···············
答案：CE
■ (2015年多选3)
现浇钢筋混凝土预应力箱梁模板支架刚度验算时，冬季施工的荷载组合有（）。
A. 模板及支撑重量
B.现浇箱梁自重
C. 施工人员及堆放的建筑材料负荷
D.风雪荷载
E.浇筑混凝土时产生的水平冲击荷载
···············
···············
···············
···············
答案：ABD
(4)验算模板、支撑、拱架抗倾覆稳定性时，各施工阶段稳定系数不应小于1.3。
（5）验算模板、支撑和拱架的刚度时，其变形值不得超过下列规定：
1）模板露出结构表面的挠度为模板构件跨度的1/400；
2）结构面隐蔽模板挠度为模板构件跨度的1/250；
3)受荷载后发生挠度的拱、支座杆件的弹性挠度为相应结构跨度的1/400；
4）钢模板面板变形值为1.5mm；
5）钢模板钢筋肋、柱箍的变形值分别为L/500、B/500（L—计算跨度，B—柱宽）。
（6）模板、支撑、拱架设计时，应设施工预拱度，施工预拱度应考虑下列因素：
1）设计文件规定的结构预拱度；
2)支座及拱架承受全部施工荷载引起的弹性变形；
3)加载后杆件接头处受到挤压、卸载设备受到压缩而产生非弹性变形；
4)承载后支座及拱基础的沉降。
▼预拱度
▼设定预拱度
▼ 地基荷载
▼ 杆压缩
莫师兄揭秘：弹指神功不是武学根基
▼手指魔法
(7)预应力混凝土结构模板设计时，应考虑施加预应力后构件的弹性压缩、向上拱起以及支撑螺栓或预埋件的位移。
▼预埋件
（8）货架平面内的支撑柱上应设置水平横撑，当柱高小于5m时，水平撑至少应有两道；当柱高大于5m时，水平撑间距不宜大于2m，且两道横撑之间应加设双向剪刀撑。货架平面外应设置斜撑，斜撑与水平的夹角宜为45°。
▼支架
▼支架
▼脚手架
（9）支架的基础及下部结构设计应符合当地现行地标的规定，并进行基础承载力计算。
▼ 粉底压实（找不到更合适的图片，请大家多包涵）
■（2010年二级市级案件审查现场）
背景信息：上部结构为预应力混凝土连续箱梁，采用钢管支架法施工，支架基础表层为4.5m厚杂填土，箱梁混凝土浇筑后，支架下沉，最深达5cm，造成质量事故。根据经验计算，钢管支架本身的刚度和强度符合要求。箱梁下沉最可能的原因是什么？应采取什么措施避免这种下沉？（由基础下沉引起；措施：基础承载力校核、清除杂填土并硬化处理、预压合格。）
2. 模板、支架、拱门制作、安装
（1）支架及拱架搭设前，应按照《钢管全跨支架预压技术规范》JGJ/T194-2009的要求对基础进行预压，并记录。
（2）支撑柱必须设置在具有足够承载力的地基上，柱底必须垫设垫块或混凝土块。支撑基础不得浸泡在水中，冬季施工必须采取防止冻胀的措施。
▼垫块
▼脚手架安装
■ (2014年中学单选9)
关于承重模板支架搭建的正确表述是（ B ）
A. 脚手架应使用支撑系统搭建
B.支架底部应有良好的排水措施
C.支架搭设完毕即可投入使用
D.基础承载力不影响支架的搭设
（3）支架通道两侧应增设防护桩，并装设夜间警示灯。施工时易受漂浮物撞击的江河中的支架应加设坚固的防护设施。
▼钢管支架通口（莫哥拍摄）
▼支架检修孔
▼钢管支架通道（莫哥夜间拍摄）
■（2016年二级案例审查要点）
开门支架应采取哪些安全预防措施？
（4）支架、拱架安装时，应边安装边搭设临时支撑。采用多层支架时，支架水平垫块应水平，立柱应垂直，上下层立柱应在同一中心线上。
▼在中心线上（夜晚，莫哥拍摄）
（5）支撑或拱架不得与施工脚手架或临时桥梁连接。
▼支架与脚手架未连接（莫师兄摄）
■ (2014年单选4)
关于桥梁模板及承重支撑设计和施工的叙述，错误的是（ D ）。
A.模板及支撑应具有足够的承载力、刚度和稳定性
B.当支撑柱高度大于5m时，两道水平支撑之间应加设剪刀支撑。
C.支护通道洞口两侧应增设护卫桩，并加装夜间警示灯。
d.施工脚手架应与支撑连接，提高整体稳定性
（6）钢管全跨支架搭设后，应按照《钢管全跨支架预应力技术规范》JGJ/T194-2009的要求对预应力支架进行合格评定并记录。
▼整个房间全是括号（莫师兄拍摄）
▼预加载
■ （2016年2级案例，预压目的：消除装配间隙和地基沉降）
（7）支架、拱架安装完毕并经检查合格后，方可安装模板。模板安装应与钢筋加工配合，对钢筋绑扎有干扰的模板应在钢筋加工完成后再安装。墩台模板安装时，其底部应与基础预埋件连接牢固，上部应用拉杆固定。模板安装过程中，必须安装防倾覆设施。
▼防止倾翻的拉杆
(2018单选4)
墩台模板安装时，底部应与基础预埋件或钢筋连接牢固，顶部应用（ ）固定。
A.剪刀撑B.木方C.点焊D.拉杆···················答案：D
（8）模板与混凝土接触面应平整，接缝应紧密。
组合钢模板制作、安装应符合现行国家标准《组合钢模板技术规范》GB 50214-2013的规定；
钢框胶合板模板拼装面板应采用错缝排列；
▼钢框胶合板模板
▼箱梁模板
高分子合成材料面板、硬质塑料或玻璃纤维模板应与边肋和加强肋牢固连接。
（9）当采用充气胶囊作为空心构件芯模时，其安装应符合下列规定：
▼充气太空舱
▼充气太空舱
1）使用前应检查胶囊是否泄漏。
2）从浇注混凝土到胶囊放气期间，应保持气压稳定。
3）胶囊内模使用时应采用定位箍筋将其与模板连接固定，防止浮动、偏差。
4)胶囊放气时间应通过实验确定，且混凝土强度应足以保证组件不变形。
▼胶囊建造过程
（10）浇筑混凝土、砌体前，应检查模板、支撑、拱架等，经检查合格后，方可施工。
（11）模板工程及支撑体系施工为相对危险的分项工程，施工前应编制专项方案拆除钢结构桥怎么套拆除钢结构桥怎么套，若规模超过一定规模（详见2K320053），专项施工方案还应经过专家审查。
▼专家论证
3. 拆除模板、支架和拱门
（1）模板、支撑、拱架的拆除，应符合下列规定：
1）非承重边模应在混凝土强度能保证结构边角不受损坏的情况下才能拆除，混凝土强度应为2.5MPa以上。
2）在混凝土的抗压强度能保证结构表面不发生塌陷或开裂的情况下，才可将芯模及预留通道内模拉出。
3)钢筋混凝土结构承重模板及支撑，应在混凝土强度能够承受自重和其他可能附加的荷载时，方可拆除。
（2）浆砌石、混凝土砌块拱桥拱架拆除，应符合下列规定：
▼ 砂浆块
1)砂浆砌筑、混凝土砌块拱桥的拱架，应在砂浆强度达到设计强度后拆除，如设计未规定，砂浆强度应达到设计标准值的80%以上。
▼ 方块
2)跨度小于10m的拱桥，宜在拱结构全部完成后拆除拱架；中跨度实腹拱桥，宜在拱防护完成后拆除拱架；大跨度空腹拱桥，宜在拱横墙完工后(未设拱圈)拆除拱架。
注意区别：保护足弓 VS 腹足弓
它们是两个不同的概念和结构。
☆注：实心拱桥在拱脚处设置由板或块石组成的结构，以加强拱脚段的拱圈。多孔拱桥设置拱护板，以方便安装防水层和排水管。
☆注：空拱建筑，腹洞呈拱形。
▼ 足弓保护
▼坚固的腹拱
▼空拱门
▼ 腹拱横墙及拱圈
3) 拱架在裸拱状态下拆除时,应验算主拱的强度和稳定性,并采取必要的稳定措施。
（3）模板、支撑、拱的拆除应遵循先支后拆除，后拆除最后一根支撑的原则。支撑、拱应分几个循环拆除，拆除量应逐渐增加，每循环应在水平方向同时拆除，在垂直方向对称均匀拆除。简支梁、连续梁的模板应从跨中向支撑方向循环拆除；悬臂梁的模板应从悬臂端开始依次拆除。
■ (2012年中学单选7)
桥梁工程中拆除支撑顺序描述错误的是（C）
A.全包覆式拱架可在一个循环内从拱顶至拱脚完成卸载
B.连续梁应从跨中向支座循环卸载
C. 简支梁应从支座到跨中循环卸载
d.对于悬臂梁，应先拆除挂梁及悬臂支架，再拆除无铰跨内的支架。
（4）预应力混凝土结构侧模应在预应力施加前拆除；底模应在结构预应力建立后拆除。
（简单来说就是先拆能拆的，侧模可以拆！拆不掉的或者不好拆的以后再拆，底模下面是垫的，怎么拆？必须拉紧吊走后才能拆。）
······································
“墨子的产品绝对是一流的”
祝大家 2020 年一切顺利
二级市政建造师考试！
