1.焊缝的标记方法图纸上表示焊缝的方法有两种钢结构坡口符号，即符号法和图解法。
焊缝标注以符号标注法为主，必要时允许以图解法为辅。例如，用连续或间断的粗线表示连续或间断的焊缝；必要时画焊缝的局部剖面图或放大图，以表示焊缝的截面形状；用细实线画焊前坡口的形状等。符号标注法：通过焊缝符号和引导线表示焊缝形式的一种方法。2、符号标注法的要素焊缝符号标注的要素很多，其中基本焊缝符号和引导线构成了焊缝的基本要素，是必须标注的内容。除焊缝基本要素外，必要时还应增加其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号和焊接工艺等。

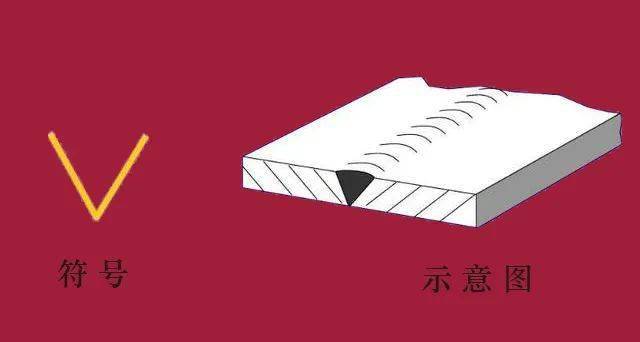

3.焊缝符号及其标记（1）基本焊缝符号是表示焊缝截面形状的符号，共有13个（详见GB/324-88）钢结构坡口符号，例如：
（2）辅助符号是表示焊缝表面形状特征的符号。当不需要准确描述焊缝表面形状时，不需要添加辅助符号。辅助符号位于基本符号的固定位置上。辅助符号有三种。
（3）补充符号用于补充描述焊缝的某些特征。补充符号共有5个。
（4）特殊符号是为了满足某些特殊情况而指定的焊缝符号。特殊符号共有4个。
4. 引导线及其标记 引导线由箭头线和参考线组成。
（1）箭头线：箭头可以指向接头侧，也可以指向非接头侧。箭头线相对于焊缝的位置一般无特殊要求。箭头线允许弯曲一次。
（2）参考线 参考线包括实参考线和虚参考线。虚参考线可以画在实参考线的上方或下方。如果焊缝符号标注在实参考线上，则表示焊缝在箭头侧；如果标注在虚参考线上，则表示焊缝在非箭头侧。标注双面或对称焊缝时，可以不画虚线。
5.焊缝尺寸符号及其标记（1）必要时可提供焊缝尺寸符号及数据。焊缝尺寸符号共有16个（详见GB/324-88），例如：
（2）焊缝尺寸符号及数据的标注原则（如图所示）：焊缝横截面上的尺寸标注在基本符号的左侧；长度方向的尺寸标注在右侧；坡口角度、坡口面角度、根部间隙等尺寸标注在基本符号的上方或下方。相同编号焊缝的符号标注在最后。
当基本符号右侧无标记且无其他说明时，表示焊缝在工件整个长度上是连续的； 当基本符号左侧无标记且无其他说明时，表示对接焊缝必须全焊透。 6.焊接方法代号 焊接方法代号参考GB/5185-1985 示例：图中为对接接头周边焊缝。电弧焊（111）在非箭头侧打底，表面平齐；埋弧焊形成的V形焊缝（12）在箭头侧，也要求表面平齐。
7.焊接标记说明 (1)坡口尺寸的标记 对于一般焊缝，只标基本符号，不标坡口尺寸。坡口尺寸由工艺确定。对于有强度、气密性等要求的焊缝或受结构限制的特殊坡口，应标出坡口尺寸。必要时，应采用图解法画出坡口结构图。
（2）对接焊缝的有效厚度S是由工艺保证的，焊后无法测量，所以一般不标注。
（3）焊脚K尺寸一般为：3、5、8、10、12、14、20
（4）间断焊缝的标记如下：n代表焊缝段数；代表焊缝长度（不包括电弧坑）；e代表焊缝间距。
（5）常见的焊缝标记错误
（5）常见的焊缝标记错误
