为贯彻落实《国务院办公厅关于大力发展装配式建筑的指导意见》，开展绿色建筑创建行动，进一步推动钢结构住宅发展，住房城乡建设部组织编制印发了《钢结构住宅主要构件尺寸指南》。
《钢结构住宅建筑主要构件尺寸指南》（以下简称《指南》）长达47页钢结构规格，包括概述、梁构件、柱构件、支撑构件、低层冷弯薄壁型钢构件、连接节点尺寸等。
一、概述

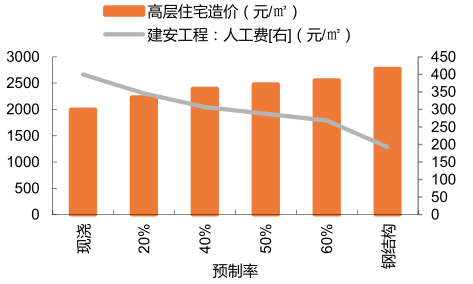

钢结构住宅的发展迫切需要提高构件的标准化程度。政府引导钢结构行业与设计单位、施工单位协调统一构件常用的截面形式、尺寸、长度等，推进钢构件的标准化，有利于提高效率、节约成本，提高钢结构住宅整体建设水平。
适用范围
《导则》适用于钢结构住宅低层冷弯薄壁型钢结构梁、柱、支撑及构件的工厂化生产和设计选型，以及钢结构住宅用热轧型钢构件、冷弯型钢构件及其组合构件的工厂化生产和设计选型，对构件的编码规则、常用长度、常用截面形式及尺寸、连接节点等作出规定。
基本要求
钢结构住宅构件常用的截面形式、尺寸和长度应根据使用频率、经济性和适用性等确定，并应符合现行国家标准《建筑模数协调标准》GB/T50002的有关规定：
元件截面按M/2整数倍的原则选择
构件长度按1M、3M的整数倍数确定（1M=100mm）。
组件编码规则
以钢框架梁编码规则为例，
GKL-截面形状-截面尺寸-构件长度。
其中：GKL为钢框架梁，
截面为H型（热轧H型），
横截面尺寸表示为“高度（H）x宽度（B）x腹板厚度（tw）x翼缘厚度（tf）”。
部件的长度由部件轴的长度决定，以毫米为单位。
例如：GKL-H400x200x8x13-6000。
2. 梁部件
梁轴线长度示意图
梁的轴向长度与公称长度的关系如下式所示：
L=La-Lzk-Lyk，
L 是梁 j 的公称长度，
La 是梁的轴向长度，
Lzk、Lyk分别为梁左、右端的扣除数（单位：mm）。
3. 柱组件
柱的公称长度与楼板高度的关系可按下式确定。
H=Hsz+nHb+Hxz，
H 是柱的公称长度，
H1是首层高度。
Hb为标准层高。
Hd 是顶层高度，
n为标准楼层数，控制柱的公称长度不大于2m，一般为1～3。
Hsz为上端增量，首层与标准层上端增量为柱拼接高度钢结构规格，工程中接头距框架梁顶端距离一般为1200~1300mm，顶层柱上端增量为顶层高度Hd。
Hxz为下端增量，首层柱下端增量为首层高度Hl，标准层及顶层柱下端增量为Hb-（1200～1300）（单位：mm）。
柱公称长度示意图
热轧H型钢柱截面图
方形（矩形）钢管柱截面
4. 配套组件
5.低层冷弯薄壁钢构件
冷弯薄壁型钢是指在常温下将薄钢板经轧制或冲压弯曲而成的各种截面形状的钢材。拼接型材是指由冷弯薄壁型钢槽形（U型）或卷边槽形（C型）截面构件连接而成的工字形、箱形或其他截面形状的钢材。
C型钢截面
冷弯薄壁钢结构常用C型钢截面尺寸
U型钢截面
冷弯薄壁钢结构常用U型钢截面尺寸
6.连接节点大小
1、钢结构房屋标准化连接节点应满足安全性、实用性、方便性和高效的要求。
2、钢结构房屋的节点连接形式主要有焊接连接、螺栓连接和栓焊连接，按节点受力特点又分为刚接连接和铰接连接。
3、构件处于运输状态时，其外轮廓宽度、高度尺寸（包括连接节点）分别控制在2.5m、3.0m范围内。
4、连接节点细部构造及尺寸的确定应考虑管线布置、外防护墙与内隔墙相对位置、装饰方法等因素，并在现场实施前进行全面审核。
