钢筋图纸怎样读？
看懂钢筋图纸是进行钢筋施工作业前必须掌握的基本技能，由于钢筋图纸看上去很难懂，让很多从业者望而却步，本文总结了看懂钢筋图纸的要点，供大家学习，如果与现场实物对比，就更容易理解掌握。
1. 基本图像读取
基础图包括基础平面图和基础详图，基础平面图只表示基础的平面布置图，基础详图是基础的纵剖面图（剖面图），如图1-1所示，用来表示基础的详细形状、尺寸、材料、结构及埋置深度等。
图1-1 条形基础剖面图
1-防潮层；2-砖基础；3-大基础；4-混凝土垫层；5-石灰土；6-基础埋深标高
1.阅读基本平面图时，应注意以下几点：
（1）轴线编号及尺寸必须与建筑平面图上的完全一致。
（2）了解基础轮廓尺寸及其与轴线的关系。当为独立基础时，应注意基础及基础梁的编号。
（3）了解预留槽、孔的位置、尺寸。如有设备基础，还应了解其位置、尺寸。
通过了解解剖切线的位置，我们可以掌握基本变化的连续性。
2.阅读基础详图时，应了解以下基本内容
（1）基础的具体尺寸（即截面尺寸）、施工方法和所用材料。
（2）基底标高、垫层施工、防潮层定位及施工。
（3）预留槽、孔的标高、断面尺寸及位置。
结构设计规范应写明地基承载力、抗震设防烈度、构造柱、圈梁的设计变更、材料等级、预制构件统计、施工要求等主要设计依据。
2.楼层结构平面图及剖面图
楼面结构形式有多种，最常见的有预制楼面、现浇楼面以及部分现浇、部分预制的楼面。
1.装配式楼板结构平面图及剖面图
主要用于预制梁、板的安装钢结构平面图怎么看，其内容一般包括结构平面布置图、剖面图、构件使用情况等，应与建筑平面图、墙体剖面图配合阅读，如图1-2所示。
装配式楼面结构平面图主要显示楼面各预制构件的名称、编号、相对位置、定位尺寸及与墙体的关系。如图1-2所示，虚线表示不可见构件、墙体或梁的轮廓。本房屋为砖墙承重与钢筋混凝土梁板混合结构。除楼梯间外，各房间楼板均为预制空心板，从图中可看出楼板的型号、尺寸及数量。所用楼板型号有YB54·1、YB33·1、CB33·（1）三种，数量见图。房间代号A所用楼板为4YB33·1。二、三层楼板结构标高分别为3.350m、6.650m。 另外，给出的1-1、2-2、3-3剖面图分别表示梁、板、墙、圈梁之间的关系。
图1-2 装配式楼板结构平面及剖面图
2.现浇楼面结构平面图、剖面图
主要用于现场模板支撑、混凝土浇筑、梁板制作等，其内容包括建筑平面图、剖面图、配筋表等，读图时还应结合相应的建筑平面图、墙体剖面图阅读。
现浇楼面结构平面图主要标注轴线号、轴线尺寸、梁位置及梁号、板厚及标高、配筋情况。如图1-3所示，现浇楼板上部标高3.720m，主筋双向布置f8@125，结构分布筋为f8@200。
图1-3 现浇楼面结构平面图
3. 钢筋绘图方法及尺寸标注
1. 图解法
为了突出钢筋的配置，在构件结构图中钢筋用粗实线画出，构件轮廓用细实线画出，在构件截面图中钢筋截面用粗点画出。另外，还应标出钢筋的编号，同一型号的钢筋可使用同一钢筋编号。编号的标示方法是在钢筋上画引出线，在另一端画一个直径为6mm的细线圆，在圆内写上钢筋的编号。然后在引出线的水平部分标出钢筋的尺寸（图1-4）。表1-1列出了钢筋的画法。
图 1-4 钢筋图形表示
表 1-1 钢筋绘制方法
2. 尺寸标注
相邻钢筋的直径、根数或中心距，一般采用引出线标注，尺寸标注有以下两种形式。
（1）标明钢筋的数量和直径钢结构平面图怎么看，如梁中的承重钢筋和支撑钢筋。
（2）标注钢筋直径及相邻钢筋间的中心距，如梁、柱中的箍筋，板中的钢筋。

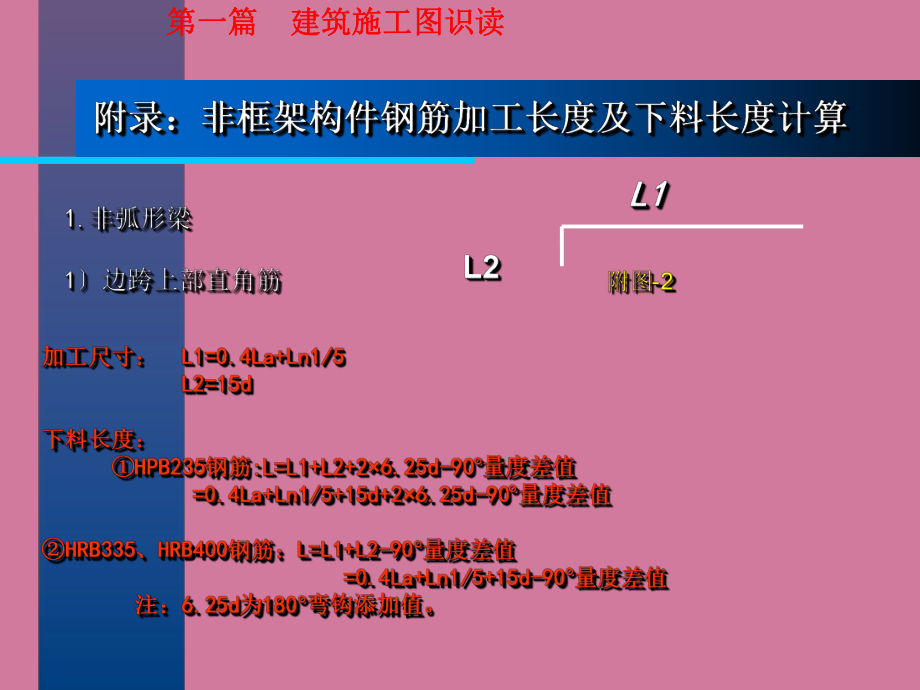

钢筋示意图中尺寸如下：受力钢筋尺寸按外表皮尺寸标注，箍筋尺寸按内皮尺寸标注，如图1-5所示。
图 1-5 钢筋尺寸标注
