旋转楼梯作为全球最美的楼梯，是网红室内设计项目中必不可少的元素之一，不仅满足了空间的交通功能，还提升了空间的美感，有很大的装饰效果。
接下来我们就从以下几个方面来了解一下钢结构旋转楼梯是如何设计与实现的：
1.什么是钢制旋转楼梯？
2、钢结构旋转楼梯图纸怎么画？
3. 登上钢制旋转楼梯时应采取哪些预防措施？
4、钢结构旋转楼梯二次深化对接如何完成？
ps：欢迎在评论区留下不同的意见，如果对你有帮助的话记得关注我哦！文末有节点示例！
01.什么是钢制旋转楼梯？
丨联系VX：dop050回复“公众号”即可入群
来源：
在做钢结构旋转楼梯工程的时候，首先要对最基础的内容有一个大概的了解，接下来我们一起来看看什么是钢结构旋转楼梯。
1. 概念
钢旋转楼梯通常是指以钢构件作为主要结构支撑的弯曲楼梯。
来源：
△ 采用钢构件（双曲钢梁）作为主要结构支撑
例如，楼梯由 L 形元件（每个台阶一个）组成，以悬臂方式固定在由焊接钢框架制成的螺旋中心梁上。中心梁由具有大惯性的空心管结构形成，采用 10 毫米厚的优质钢板。
来源：
△主体钢结构示意图
而且只要其主体结构（主要是梁、柱）是钢结构的旋转楼梯，就称为钢旋转楼梯。
来源：
2. 特点
来源：
a.装饰效果强，图案多样
b.结构稳定，坚固安全，耐用性强
c.使用更加灵活，节省大量空间
d.施工便捷，可大大缩短施工时间
e.结构体系可独立承重，适用性广
3.类型
来源：
通常，钢制旋转楼梯可根据其结构形式和材料组成的不同进行简单的分类。
a.按结构形式不同分类
钢旋转楼梯最常用的两种结构形式是中心柱式和板式。

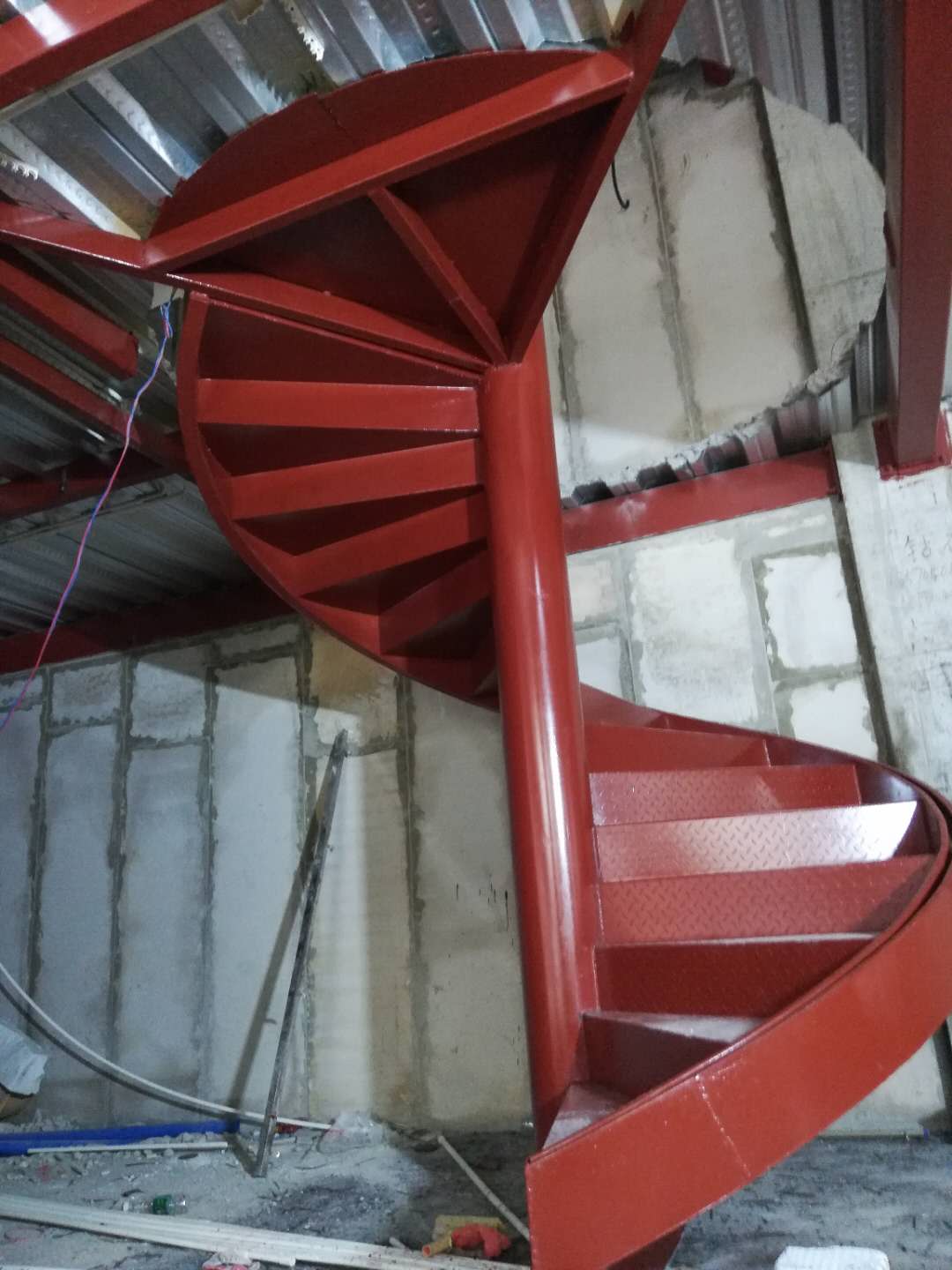

①中心柱样式
中心柱式由钢管立柱、预制扇形踏步、钢平台板及栏杆组成拱形钢结构图纸，平面为以中心柱为圆心的同心圆，造型为螺旋状三维空间曲线。
来源：
来源：

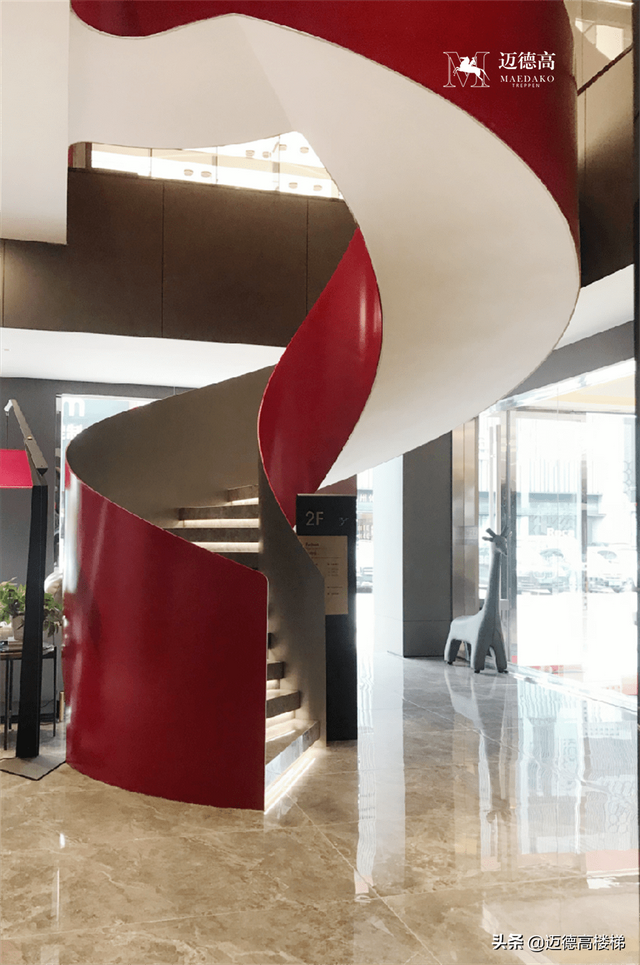

② 板型
板式旋转楼梯由内外空心曲梁、底盖、踏步、栏杆组成，平面由两个同心圆组成，外观为双曲螺旋的三维空间曲线。
来源：
来源：
b.按材料成分不同分类
钢结构旋转楼梯根据材质组成不同，可分为全钢结构和钢结构与其他材料组合两种类型。
①全钢材质
主要支撑结构、楼梯构件、饰面材料均采用钢材。
来源：
来源：
②钢结构与其他材料的组合
主要支撑结构由钢制成拱形钢结构图纸，而其他楼梯部件和装饰材料（例如台阶、栏杆、栏杆等）可以由木材、玻璃、石材等制成。
来源：
△钢+玻璃组合效果示意图
来源：
△钢+石组合效果示意图
来源：
△钢+木+石组合效果示意图
4.相关规定
设计一定要符合现行的规范和标准，按照相关内容进行设计绘制。那么，比较常用的与楼梯设计相关的标准图纸主要有以下几种：
a.民用建筑通用规范GB 55031-2022
来源：
b.建筑防火通用规范GB 55037-2022
来源：
c.《民用建筑设计统一标准》GB 50352-2019
来源：
c.《民用建筑设计统一标准》图22J403-1
来源：
e. 楼梯栏杆（I）22J403-1
来源：
△2小时学会绘制和建模螺旋楼梯△
△扫描二维码即可免费学习观看
02、钢制旋转楼梯的蓝图怎么画？
丨联系VX：dop050回复“公众号”即可入群
了解了钢结构旋转楼梯的基本内容之后，我们就可以根据现场情况和方案设计来绘制楼梯了，具体步骤如下：
1. 收集地图数据
确定建筑高度、楼梯级数、楼梯结构、楼梯宽度、中心点、半径、起讫台阶位置等是绘图的基本条件。
还需根据单个扇形踏步、固定楼梯出口、规格标准等反向推断旋转楼梯的平面图。
2.检查碰撞并启动
可以根据楼梯规格以及“判断旋转楼梯是否会与头部相撞”的公式来检查碰撞，并据此调整平面图。
3. 立体辅助审议
利用投影图绘制立面图并检查，然后将CAD平面图导入SU或者其他建模软件进行细化和验证。
4. CAD绘图性能
在确认方案可行后，按照“三视图”的原则绘制施工图。
a.画出楼梯的外框
b. 绘制平面图
c.绘制立面图
d. 画出扶手
（五）深化调整
03、施工实施时应注意什么？
丨联系VX：dop050回复“公众号”即可入群
来源：
是不是有人以为，完成了一套合格的深化设计图，就可以等着钢结构旋转楼梯完美落地了呢?噢，不!
想要进一步实现钢制旋转楼梯的落地，除了需要一套合格的详图外，最重要的是需要专业的结构设计进行计算和验证，下面我们来看看具体的原因。
1. 安全考虑
首先我们要明白一个概念：在室内设计中，凡是涉及到结构梁荷载计算、结构加固、结构修改等问题，都需要结构工程师进行相关的计算和验证。
来源：
△钢结构计算分析
作为室内设计师，我们费尽心思制作出来的旋转楼梯图纸往往只满足功能和美观的要求，至于是否符合安全要求，则需要我们把相关图纸和施工数据提供给结构单位进行计算。
来源：
△ 钢结构图纸
在计算过程中，结构设计师可能会随时提出修改意见，比如：旋转楼梯需要有中间平台、底部需要加设柱子支撑荷载、所用材料不符合规范需要更换等。
根据反馈，室内设计师会修改图纸，直到符合施工标准。
2. 资格要求
以上内容明确了旋转楼梯图纸二次深化需要结构专业人员配合完成的简要流程。
现今的市场上，大部分室内设计师往往不具备承接旋转楼梯设计的资质，因此面对这种情况时，他们往往会将旋转楼梯的设计和施工外包给专业人士。
来源：
那么，专业资质要求有哪些呢？我们一起来看看某钢结构旋转楼梯深化设计与施工项目招标公告的内容：
来源：
从上述招标公告中我们可以看出，需具备钢结构承包三级以上专业资质，钢结构设计乙级以上资质，才有能力进行钢结构旋转楼梯的深化设计和施工。
也就是说一般的室内设计公司是没有资质出具此类图纸的，需要更专业的人来深化，而更专业的人往往来自于专业的钢结构楼梯厂家。
来源：
△ 结构工程师深化
由此可见，所有的旋转楼梯设计绝不是室内设计师留下的概念草图或效果图，必须经过严谨的工程计算和推敲，才能最终实施。
来源：
△ 设计经过严谨计算
换句话说，我们负责让楼梯“美观”，结构设计负责让楼梯“可靠”，业主负责支付安装费用。
△2小时学会绘制和建模螺旋楼梯△
△扫描二维码即可免费学习观看
04. 如何深化与厂商的连接
丨联系VX：dop050 回复“公众号”即可入群
来源：
由于钢结构旋转楼梯的最终落地依赖于专业、有资质的钢结构楼梯厂家，因此在设计钢结构旋转楼梯时，室内设计师与楼梯厂家的二次深度对接就显得尤为重要，具体流程如下：
1.准备材料
室内设计师确定楼梯款式、材质、造型等设计信息，并向厂家提供相关空间结构信息（包括现场勘察）及生产工艺的详细要求。或者将详细的装修设计图交给楼梯厂家进行二次深化。
来源：
△ 提供现场勘察等资料
2. 制造商深化
楼梯厂家的施工方或者结构设计师会根据初步设计图纸确定报价，签订设计合同，出具详图及结构荷载计算，与设计师沟通确认最终细节。（这一步主要是厂家的事，基本跟我们没关系。）
来源：
△ 深化绘图和3D模型
3.成品制作及安装
楼梯生产厂家根据最终确认的蓝图进行布局，组织车间模块生产，工厂自检验收合格后，发货到现场安装。
来源：
由于钢结构楼梯的施工不同于其他装饰建筑，所以现场对钢结构楼梯的材料选择、焊接工艺、表面涂装处理都有较高的标准。
来源：

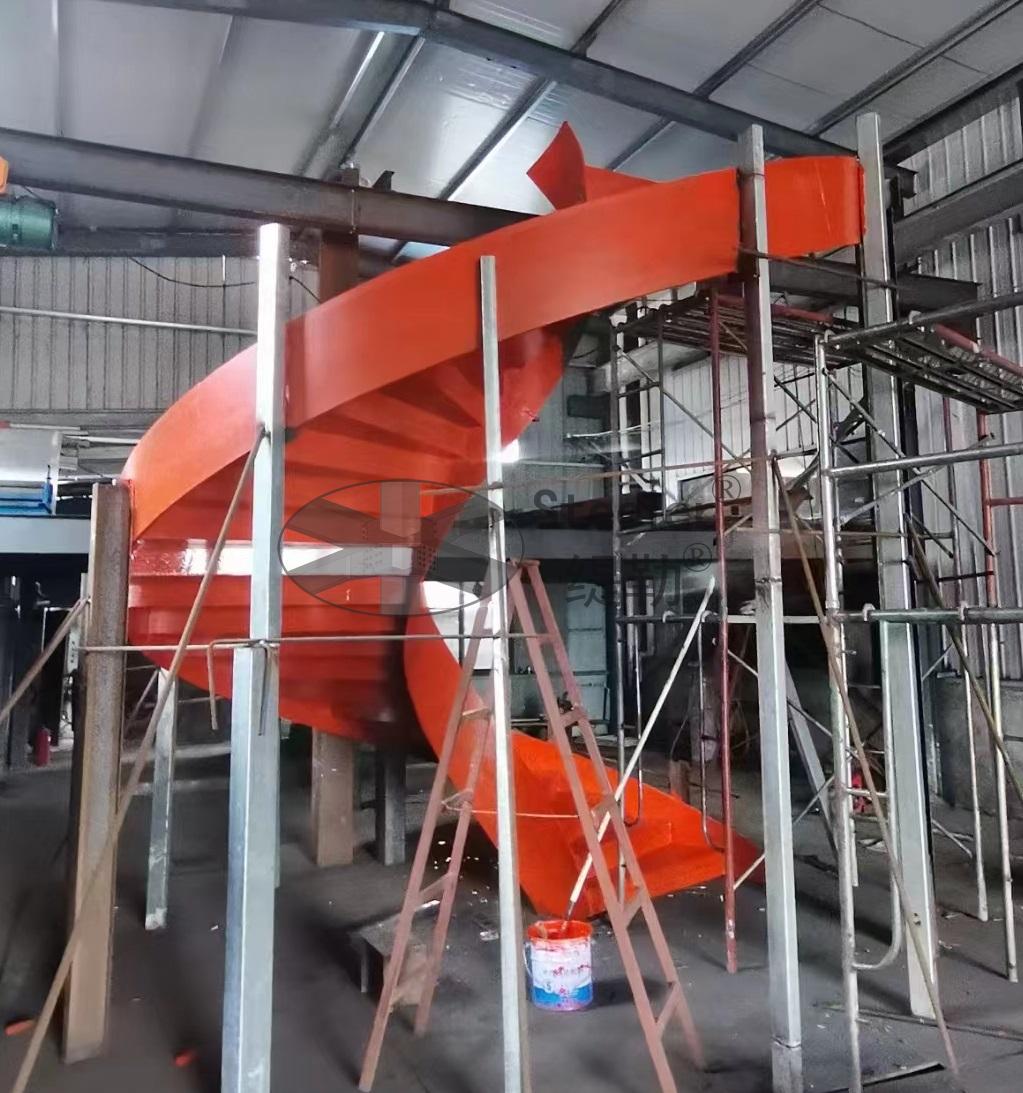

△ 楼梯主体结构施工
来源：
△ 楼梯踏步及扶手收尾施工
4.成品验收
安装完成后，楼梯厂家离开现场，监理、设计验收合格后开始清理工序，交付最终设计方案。
来源：
5. 注意事项
这里值得注意的是，旋转楼梯设计中存在两个常见的质量问题。
a. 旋转楼梯角度太小，导致常见的设计问题
来源：
这个问题是最典型的，是由于设计师在施工细部阶段考虑不周造成的，结构工程师只负责计算荷载安全，却没有考虑实际使用，导致最终施工出现难以弥补的质量问题。
所以，请大家一定要记住这个规范：“旋转楼梯的踏步宽度，在距内侧扶手中心250mm处，不应小于220mm。”
来源：
b.施工过程中，楼梯底座钢架严重偏离设计尺寸，导致设计图同步调整，影响造型
这里举一个实际项目案例：某五星级酒店大堂空间弧形结构较为复杂，由于原有钢结构旋转楼梯架安装选择了非专业施工方，导致楼梯基础钢架与设计尺寸偏差300mm以上，增加了现场放样工作的难度。
来源：
针对这种情况，设计师必须先根据图纸预留尺寸，到现场再核对实际尺寸，找出两者的差异，然后再次进行修补，以将错误降到最低。
这再次说明了在如此复杂和大型的项目中选择专业和合格的制造商的重要性。
（本文图片均来自网络，版权归原作者所有）
